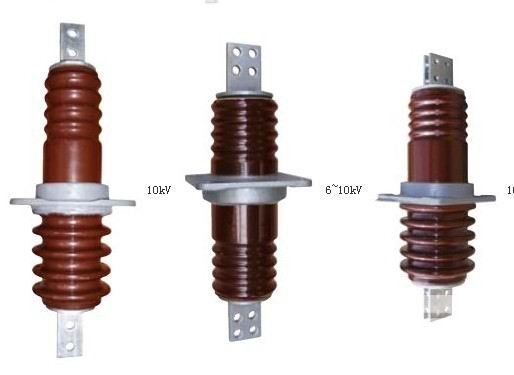

  • CB-10KV/200A 3150A户内铜排陶瓷穿墙套管
  • 所属类别：产品 > 高压穿墙套管
  •       全国免费热线：
    400-820-7720
  •       电话：021-67752215
  • 分享：
一、产品概述
CB-10KV/200A  1500A户内铜排陶瓷穿墙套管适用于工频交流电压为35千伏及以下电厂、变电站的配电装置、高压成套封闭柜中，作导电部分穿过接地隔板、墙壁及封闭配电装置的绝缘，支持和外部母线连接之用。

二、使用环境条件
环境温度不高于+40℃，不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
二、产品特点
套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。
三、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
四、安装使用说明
1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m之电站及变电所配电装置。
2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3.穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。
型号参数：

型号

额定电压kv

额定电流A

5秒短时电流（kA）不下于

工频电压(kv)不小于

BILkVPeak不小于

弯曲破坏负荷不小于

重量(kg)

干耐受

湿耐受

击穿

CB-10/200

10

200

3.8

47

-

75

80

7.5

6

CB-10/400

10

400

7.2

47

-

75

80

7.5

6.2

CB-10/600

10

600

12

47

-

75

80

7.5

.6.7

CB-10/1000

10

1000

20

47

-

75

80

7.5

10.2

CB-10/1500

10

1500

30

47

-

75

80

7.5

12.8

CB-10/2000

10

2000

-

47

-

75

80

7.5

-

CB-10/3000

10

3000

--

47

-

75

80

7.5

-

CB-10V/3150

10

3150

-

47

-

75

80

7.5

-


L

L1

L2

L3

L4

B

d1

d2

a1

a2

a3

b

b1

δ

410

310

135

10

45

90

2-φ12

φ13

150

22

-

40

6

-

460

350

155

10

48

100

2-φ12

Φ11

165

22

-

20

3

-

460

350

155

10

48

100

2-φ12

Φ13

165

22

-

40

3

-

460

350

155

10

48

100

2-φ12

Φ17

165

22

-

40

6

-

500

355

155

10

72

100

2-φ12

M30×2

165

-

-

100

-

-

520

355

155

12

82

100

2-φ12

M39×3

165

-

-

100

-

-
