一、概述


FKW18本系列开关是由隔离闸刀、灭弧室及操动机构等部分组成。采用压气产气灭弧原理,具有结构简单、少维护、灭弧能力强、断口绝缘水平高、可靠性高等优点,达到国外同类产品的水平。
该开关适用于额定电压12kV以下、额定频率50Hz的户外三相交流电力配电系统切合负荷电流用。在分闸位置能满足对隔离开关规定的隔离要求。

二、使用环境条件


海拔高度不超越3000米;
周围空气温度:上限+40℃,下限-40℃,日温差不超过32K;
风压不超越700Pa.(相当于风速34m/s);
空气污秽程度:按GB5582之4.1条规定为Ⅲ级;
地震烈度不超过8度;
履冰厚度不超过10mm

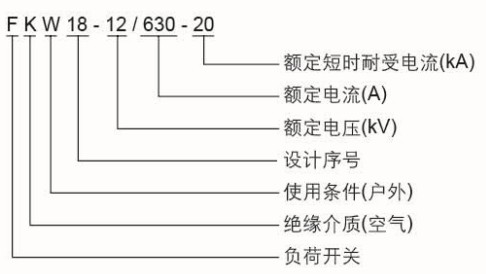

三、型号及含义


四、主要技术参数


序号
项目
单位
参数
1
额定电压
kV
12
2
额定电流
A
630
3
额定频率
Hz
50
4
额定峰值耐受电流
kA
50
5
额定短时耐受电流
kA
20
6
额定短时耐受电流持续时间
s
4
7
额度有功负载开断电流
A
630
8
额定闭环开断电流
A
630
9
额定电缆充电电流
A
10
10
5%额定有功负载开断电流
A
31.5
11
额定短路关合电流
kA
50
12
主回路电阻
μΩ
95
13
1min(干试)
工频耐受电压
相间、相对地
kV
42
断口间
kV
48
14
1min(湿试)工频耐受电压
kV
30
15
雷电冲击
耐受电压
相间、相对地
kV
75
断口间
kV
85
16
机械寿命参数
2000
17
三相分合闸不同期性
ms
5
18
规定最大操作力矩
N.m
300

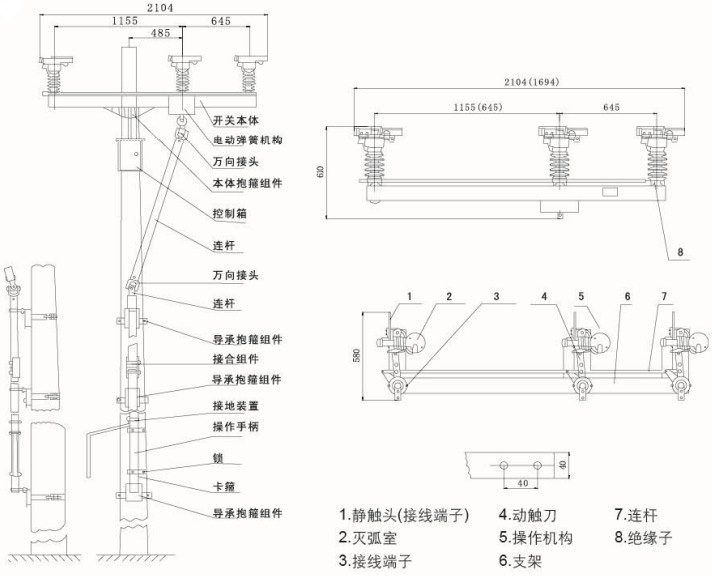

五、产品主体机构图
