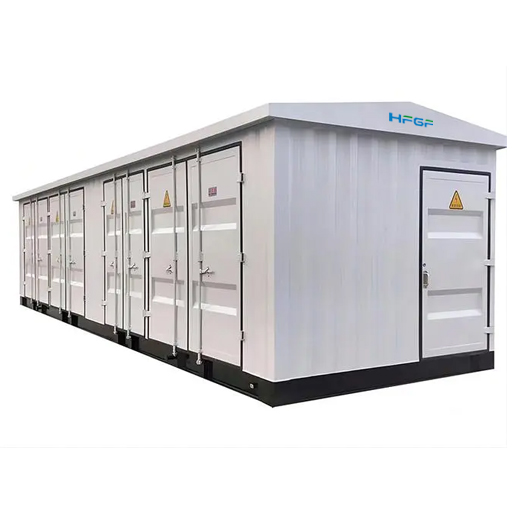

光伏一二次设备预制舱的概述
光伏一次二次设备预制舱应用于10KV、35KV高压光伏并网项目中。当前,光伏发电已成为我国清洁能源产业发展的战略方向。我国光伏产业近来发展迅速,年均新增装机量持续上扬。分布式光伏成为能源转型的核心方向之一。随着光伏发电技术应用水平提升,就算是装机容量很小的项目,分布式光伏也可根据布局方案,实现高效精准的最优设计,从而进一步增大了分布式光伏的发展空间。 针对不同的项目需求模块化、定制化设计。模块化是指舱体根据相关标准模块化,预制化设计。为分布式光伏项目的建设提供了一种全新的模式,但是针对一二次设备组合预制舱目前还未有统一的标准规范,因此如何设计一种安装简便灵活、运维智能便捷、高效节资环保的预制舱是一个亟需研究的问题。
光伏一二次设备预制舱的优势
一二次设备组合预制舱是光伏发电项目应用的新技术、新材料、新设备的重要体现。整套系统包括预制舱舱体、一次设备柜、二次设备屏、舱内辅助系统等,在工厂内完成生产、装配、布线、调试等,并以整舱方式将其作为一个整体运送到工程现场。预制舱和其内部一二次设备由本公司集成,实现工厂加工,减少现场二次接线,减少设计、施工、调试工作量,简化维修工作,缩短工期,有效支持电网快速建设。预制舱技术特点是标准化、模块化、预制化。厂家可以根据设备柜的实际需要,定制具体的尺寸,使设备正常工作。标定就是预制舱的尺寸参照标准容器的尺寸作适当的改进,并且尽可能美观。按照设备的使用标准,更有效地使设备的正常运转,使之达到相应的标准化。
光伏一二次设备预制舱的设计要求
底架及骨架
预制舱舱体底架由型钢焊接而成,舱体骨架为焊装一体式结构,主要钢材材质选用优质碳素结构钢,屈服强度不小于235MPa,有足够的机械强度和刚度,在起吊、运输和安装时不会产生变形。
框架、门板、顶盖
预制舱框架、门板及顶盖均采用优质钢板,框架钢板和门板厚度2mm;顶盖外表面钢板厚度2mm,底板厚度2mm。
防腐设计
舱体采用喷砂、热喷锌、喷锌加涂料、喷户外高档聚氨酯面漆防腐处理,双层覆铝锌板采用喷砂、喷户外高档聚氨酯面漆防腐处理。金属材料经防腐处理后表面覆盖层有牢固的附着力,并均匀一致,以保证舱体40年不锈蚀。
保温要求
预制舱舱体运用“冰箱”保温措施与工艺,采用双层优质钢板(中间5cmA级隔热岩棉,确保整个预制舱的保温和防火性能)+环保金属装修层。门板厚度不低于48mm,保证达到“24墙”保温功效。
通风要求
预制舱内的通风设计符合《发电厂供暖通风与空气调节设计规范》(DL/T 5035-2016)等相关标准的要求,内部需设置一体化风道,配合微正压空调保证舱内均衡环境。采用强制通风时,风机采用进口、长寿命、免维护轴流式风机;风机的数量满足排风和除湿的要求,排风要进行多道防尘处理,防尘网方便拆装和清洗;排风处设置风阀等结构,保证舱体的整体防护等级。
逃生门
预制舱通道门板上设置“推杠式”紧急逃生门锁,满足人员紧急逃生要求。门锁满足防火要求,高可靠,长寿命。
防火要求
预制舱保证良好的防火性能,舱体壁板保证内部或者外部着火时的最低性能水平为耐火3小时以上,3小时内舱体外壳具有完整性及防火性,预制舱排烟设计符合现行国家标准《建筑设计防火规范》(GB50016-2014)的规定,预制舱设置机械排烟装置;且当火灾发生时,送、排风系统、空调系统能自动停止运行。
照明设计
预制舱检修走廊内设置通道照明灯,照明灯采用LED灯,并保证足够的照度,方便舱体内部的检修和试验。预制舱检修走廊两端分别设置事故照明,并在全站停电的情况下能够自动启动,保证检修走廊内的事故照明。预制舱内照明系统由正常照明、事故照明和应急照明组成,正常照明采用380/220V三相五线制,事故照明由UPS供电,当正常照明故障时可手动切换至事故照明,应急照明自带蓄电池,应急时间不小于60min,出口处设自带蓄电池的疏散指示标志。
火灾报警设计
火灾报警系统采用二总线制、模块化结构,采用智能网络体系。系统具有自动和手动两种联动控制方式,并能方便地实现手/自动切换。
门禁系统
光伏一二次设备预制舱的舱体上的门禁,每套包含刷卡加密码门禁控制器1台,门锁1把,开门按钮1个,门磁传感器1个。
线缆通道
预制舱内的一、二次线缆的敷设有的线缆通道,且相互独立、密闭。一次线缆通道均采用双层2.0mm镀锌板折弯、组装而成,通道内衬防火材料,满足A级耐火要求,一次电缆通道尺寸满足电缆敷设以及合理弯曲半径要求设计,并在预制舱内合理布局。二次线缆通道采用金属线槽,考虑抗干扰以及防电磁屏蔽措施。
